Контроль геодезических работ

Геодезические работы - это неотъемлемая часть комплекса строительных работ. Они необходимы для проектирования строительного объекта, разработки исходной документации, привязки на местности, а также для соответствия постройки проектной документации. От качества выполнения геодезических работ зависит точность расположения объекта, прочность и устойчивость сооружения.

Контроль геодезических работ выполняют для проверки точности и качества результатов измерений. Без этого невозможно получить достоверную пространственную информацию об естественных и техногенных объектах на площадке строительства.

Геодезические работы в строительстве включают в себя большое количество мероприятий: сопровождение строительно-монтажных работ, наблюдение за деформациями, топографическая, фасадная и исполнительная съемка, геодезический контроль, разбивочные работы, инженерно-геодезические изыскания, обмерные работы и пр. Все они требуют проведения контроля.

Задачи контроля геодезических работ

Контроль геодезических работ тесно связан с другими видами контроля строительного процесса (контроль проектирования, авторский надзор, строительный контроль). Каждый из них решает комплекс задач, направленный на обеспечение качества строительства. По содержанию, задачи контроля бывают: информационными, оценочными, аналитическими, организационными, функциональными. Задачи контроля геодезических работ относятся к информационным и оценочным.

Контроль геодезических работ направлен на решение следующих задач:

• проверка процессов геодезических измерений. Для обеспечения точности и достоверности результатов измерений необходимо соблюдать установленный порядок действий, который определен нормативными документами. Они содержат методики измерений и правила проведения вычислений. Одной из задач контроля геодезических работ является проверка соблюдения методик и правил при выполнении работ;
• определение завершенности работ. Результатом геодезических работ является набор данных, на основании которых выполняется проектирование или принятие решения о «натурном» состоянии объекта строительства и его окружения. Набор данных должен быть достаточным для проведения дальнейших работ. Полнота и достаточность зависит от объема выполненных работ. Если работы будут выполнены не полностью, то это может привести к искажению информации и принятию ошибочных решений;
• оценка качества работ. Геодезические работы могут быть выполнены с разным уровнем качества. На него оказывают влияние такие факторы как: применяемое оборудование, квалификация специалистов, условия внешней среды, культура работы. От уровня качества работ зависит стабильность результатов на протяжении всего периода строительства;
• применение нормативных данных. В ходе проведения полевых и камеральных работ используются нормативные и справочные данные. Важным условием достоверности результатов является применение актуальных справочных и нормативных данных. Контроль геодезических работ проверяет правильность применения данных и их актуальность;
• предотвращение несоответствий в геодезических измерениях. В ходе проведения измерений всегда присутствуют погрешности и ошибки. Они связаны с состоянием измерительных приборов и вспомогательного оборудования, правильностью их эксплуатации и хранения. Регулярный контроль геодезических работ позволяет снизить ошибки измерений и предотвратить несоответствия в результатах работы.

Все задачи объединяет единство цели – обеспечение качества строительства. Геодезические работы сами по себе являются элементом контроля за строительством, поэтому качество этих работ определяет качество контроля за строительными и монтажными работами.

Этапы контроля геодезических работ

Проведение геодезических работ обычно разбивается на три этапа:

• подготовительный. На данном этапе осуществляется сбор информации о ранее проведенных геодезических исследованиях, разрабатывается задание на проведение работ, составляется программа действий, получаются разрешения;
• полевой. Работы выполняются на местности (топографическая съемка, измерения, создание опорных сетей и пр.), проводится предварительная обработка информации и данных;
• камеральный. Делаются расчеты, проводится окончательная обработка полевых данных, составляются топографические планы, разрабатываются отчеты.

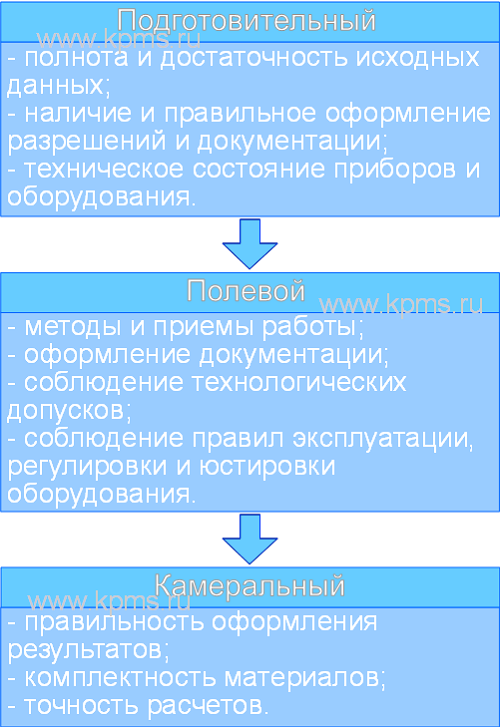

Контроль геодезических работ проводят на каждом из этапов. Основными объектами контроля являются: средства измерения, приемы и методы работы, регистрируемые данные, документация и записи.

В ходе подготовительного этапа проверяется:

• полнота и достаточность исходных данных. Для проведения полевых мероприятий необходимо собрать исходные данные о месте и назначении работ, их видах и сроках, данные о ранее выполненных геодезических работах;
• наличие и правильное оформление разрешений и документации. Для проведения работ может потребоваться получение разрешений. Перед началом полевых работ они должны быть подготовлены и согласованы с уполномоченными организациями. Комплект документации, необходимый для полевых работ, должен быть разработан и оформлен в соответствии с нормативными документами, заданием на проведение работ и условиями договора с заказчиком;
• техническое состояние приборов и оборудования. Оборудование, измерительная и вспомогательная техника, которые будут использоваться в ходе полевых работ, должны быть проверены на предмет исправности, наличия поверки и юстировки.

В ходе полевого этапа проверяется:

• методы и приемы работы. Для проведения измерений используются установленные методы и приемы работы. Они регламентированы нормативными и справочно-информационными документами. Контроль геодезических работ проверяет правильность применения методов;
• оформление документации. Документация должна оформляться в соответствии с требованиями нормативных и методических актов, записи вестись разборчиво, вся информация восприниматься однозначно. В противном случае, при выполнении камеральных работ, результаты могут быть искажены;
• соблюдение технологических допусков. Для каждого вида измерений установлены допуски. Результаты измерений должны укладываться в пределы допусков;
• соблюдение правил эксплуатации, регулировки и юстировки оборудования. Достоверность результатов измерений во многом зависит от правильной эксплуатации, регулировки и юстировки измерительного оборудования и вспомогательного инструмента. Контроль геодезических работ должен проверять выполнение правил эксплуатации, настройки оборудования, правильность регулировки и юстировки.

В ходе камерального этапа проверяется:

• правильность оформления результатов. Результаты геодезических работ должны быть оформлены в соответствии с установленными формами, требованиями нормативных документов и условиями договора с заказчиком. При проверке необходимо оценивать соответствие выходных данных исходным требованиям (заданию на проведение работ);
• комплектность материалов. Для каждого вида геодезических работ существует свой комплект отчетных документов. При проверке необходимо учитывать вид разрабатываемых документов и их соответствие установленному составу;
• точность расчетов. На точность расчетов влияет погрешность измерений, показания приборов, достоверность исходных данных и данных полевых исследований. В ходе контроля геодезических работ проверяется соответствие этих составляющих допустимым отклонениям.

Организация контроля геодезических работ

Компании или собственные подразделения строительных и проектных организаций, проводящие геодезические работы в строительстве, малочисленны. Количество персонала составляет от пяти, до двадцати человек. При таких условиях сложная организация контроля не требуется.

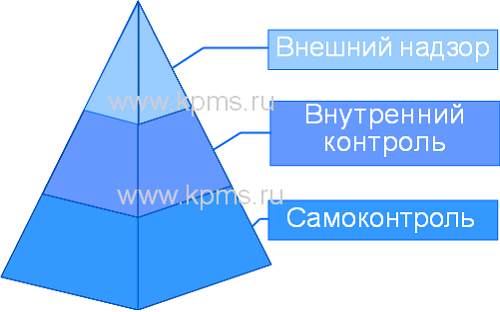

Контроль геодезических работ может проводиться несколькими способами. Основными из них являются: самоконтроль, внутренний контроль, внешний надзор. Каждый из этих способов требует проведения подготовительных и организационных мероприятий.

Самоконтроль проводит исполнитель работ. Контроль геодезических работ выполняется при каждой работе. План контроля, как правило, не составляется. Вместо плана используется контрольный листок. В нем указываются действия и документы, которые должны быть проверены исполнителем работ. Контрольный листок должен быть подготовлен до начала проведения работ. Он может быть «типовым» для каждого вида.

Внутренний контроль может проводиться специалистом организации-исполнителя (специалист сам не принимает участие в проверяемых работах) или представителем заказчика. Данный вид контроля проводится выборочно. Для проведения контроля разрабатывается план контроля. В плане указываются сотрудники, выполняющие контроль. По результатам составляется отчет или акт.

Контроль геодезических работ проводят в форме полевого обследования и просмотра материалов работ. Полевое обследование позволяет оценить полноту и правильность применения методов измерений. Оно выполняется путем присутствия инспектирующего лица на месте проведения работ и наблюдением за действиями исполнителя. Просмотр материалов дает возможность установить правильность, полноту и комплектность ведения записей, вычислений, оформления и комплектования материалов по результатам работ.

Внешний надзор проводят Федеральные надзорные органы в сфере геодезии и картографии. Надзор может проводиться планово или внепланово. Порядок проведения внешнего надзора, основания его проведения и сроки, определяются нормативными актами РФ. Основными из них являются ФЗ №209 «О геодезии и картографии» и Постановление Правительства РФ N 1435 "О федеральном государственном надзоре в области геодезии и картографии".
