Диаграмма связей

Диаграмма связей – это инструмент управления качеством, основанный на определении логических взаимосвязей между различными данными. Применяется этот инструмент для сопоставления причин и следствий по исследуемой проблеме. По своей цели применения диаграмма связей несколько похожа на причинно-следственную диаграмму Исикавы.

Различие в том, что в диаграмме Исикавы изначально заданы факторы, относительно которых рассматриваются причины возникновения проблемы. Эти факторы упорядочивают причины в логические последовательности. Когда составляется диаграмма связей такие факторы отсутствуют.

Как правило, диаграмма связей используется совместно с диаграммой сродства, т.к. позволяет выстроить выявленные с ее помощью причины в логическую цепочку. Другой сферой применения диаграммы связей является решение комплексных проблем, в ситуации, когда действует множество взаимосвязанных причин (применяется совместно с древовидной диаграммой), а также выявление связей между различными идеями, которые возникают в результате мозгового штурма.

Новости сайта:

31.08.2016

В раздел "Документация СМК" добавлены сведения по концепции развития организации.

21.07.2016

В раздел "Стандарты ИСО 9000" добавлены пояснения по требованиям стандарта ИСО 9001:2015.


Поиск по сайту:


Новые поступления:

Пример документа "Номенклатура дел лаборатории"

Пример документа "Концепция развития организации"

Книга "ИСО 9001:2015. Пояснения. Интерпретация требований. Руководство по внедрению"

Брошюра "Критерии аккредитации лаборатории в Российской национальной системе аккредитации. Пояснения"


Поделиться:



Диаграмма связей является инструментом коллективной работы, поэтому для ее построения необходимо первоначально сформировать рабочую группу.

Порядок разработки диаграммы связей следующий:

1. Определяется и формулируется основная проблема, по отношению к которой необходимо выявить причинно-следственную связь. Формулировать проблему следует ясно и четко, так чтобы она была понятна всем участникам команды, и все участники команды были с ней согласны. Если для исследования берется результат применения другого инструмента качества (например, диаграммы сродства), то необходимо проверить, чтобы формулировки проблемы совпадали.

2. Собирается информация из различных источников. Этими источниками могут быть результаты предыдущей работы с диаграммой сродства, древовидной диаграммой или методом мозгового штурма. Проводится анализ информации, «родственной» исследуемой проблеме.

3. Предполагаемые причины исследуемой проблемы располагаются по кругу и один из элементов этого круга (любой) выбирается в качестве начальной точки для дальнейших действий. Этот элемент последовательно сопоставляется с каждым из элементов круга. При сопоставлении элементов команда решает, есть ли между элементами причинно-следственная связь и какова сила этой связи (слабая связь или сильная связь).

4. После того, как команда придет к согласию по наличию и виду связи между этими элементами на диаграмме графически изображается связь (в виде стрелки) и указывается направление связи. Стрелка рисуется от «причины» к «следствию». Сильные связи отображаются сплошной линией, слабые связи – пунктирной. На диаграмме не должно быть двунаправленных стрелок.

5. По завершении круга парного сопоставления одного элемента, переходят к следующему элементу и выполняют аналогичные парные сопоставления с этим элементом и т.д.

6. Возле каждого элемента указывают количество входящих и исходящих стрелок.

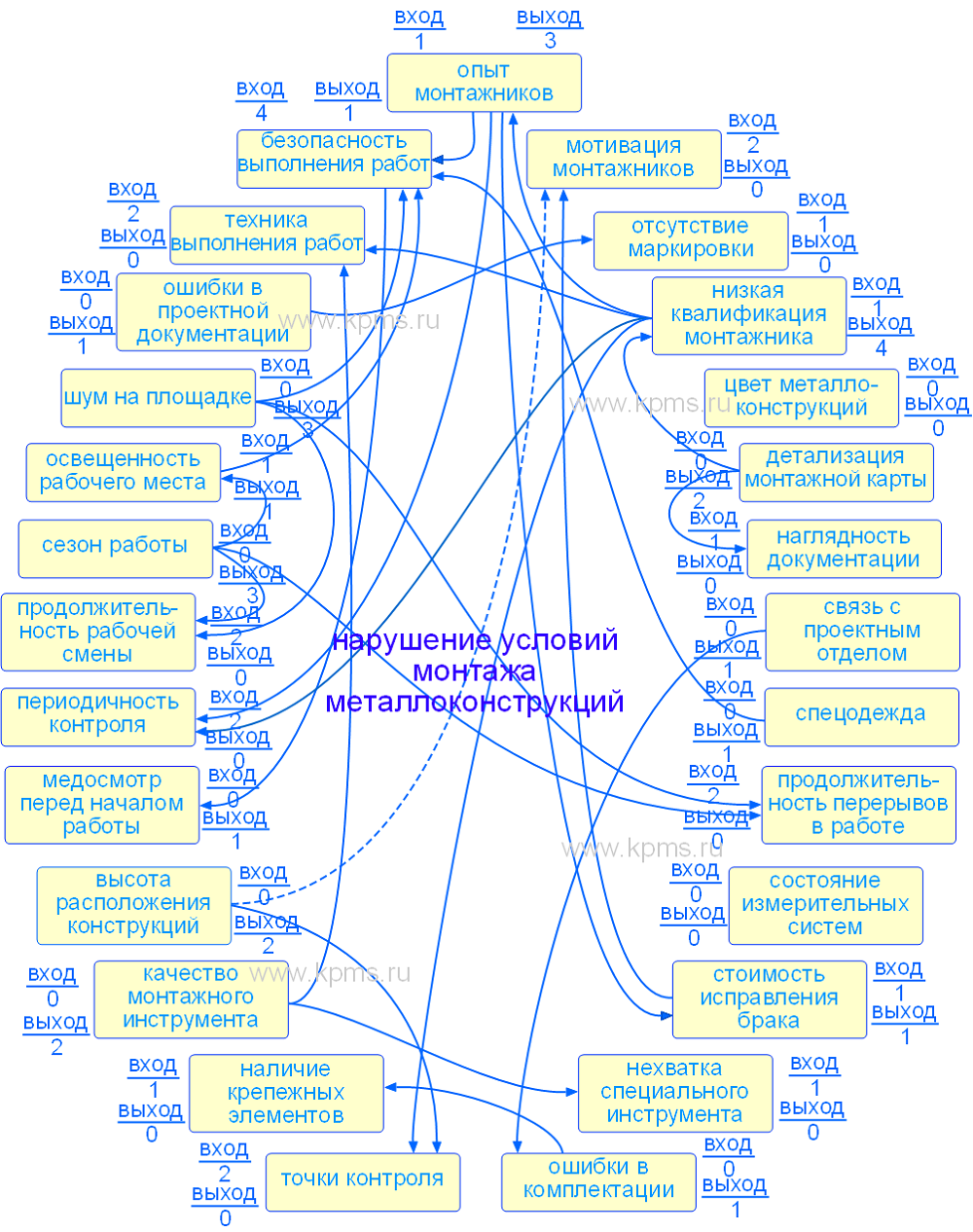

Пример

Диаграмма связей построена на основе результатов, полученных из диаграммы сродства. В качестве основной проблемы рассматривается – «нарушение условий монтажа металлоконструкций». Для каждого из элементов определено количество входов и выходов. Отдельные элементы не имеют ни входящих, ни исходящих связей. Такая ситуация означает, что среди рассматриваемых элементов нет зависимых причин, либо следствий.

Диаграмма связей






Диаграмма связей обеспечивает структурированный подход к анализу комплексных взаимодействий, что является ее сильной стороной.

Слабой стороной является то, что приходится сильно полагаться на субъективные суждения о факторах взаимосвязи и, кроме того, она может быть слишком сложной или трудной для восприятия, если на ней отображается большое число элементов (как показано в примере).



Купить сборник Семь новых инструментов качества





Инструмент "Диаграмма связей" включен в состав сборника "Семь новых инструментов качества". Вы можете приобрести сборник "Семь новых инструментов качества" в интернет-магазине "Менеджмент качества".
