Диаграмма принятия решений (Process Decision Program Chart) строится для определения потенциальных проблем по ходу исполнения плана работ и реализации предупреждающих действий по их устранению. Когда составлен план работ, диаграмма принятия решений помогает выявить риски и разработать контрмеры (предупреждающие действия).

Если представить план работ схематично (например, в виде древовидной диаграммы или диаграммы Ганта), то риски и соответствующие предупреждающие действия добавляются к задачам плана.

Диаграмма принятия решений может быть построена следующим образом:

1. Определяется цель, ради которой будет строиться диаграмма принятия решений. Например – выявить риски на определенном участке плана и разработать контрмеры для тех участков, где величина рисков превышает допустимый уровень. Прежде чем переходить к следующим шагам, необходимо убедиться, что в диаграмме принятия решений есть необходимость. Как правило, она строится, если риски неизвестны, либо если их возникновение может иметь серьезные последствия.

Новости сайта:

31.08.2016

В раздел "Документация СМК" добавлены сведения по концепции развития организации.

21.07.2016

В раздел "Стандарты ИСО 9000" добавлены пояснения по требованиям стандарта ИСО 9001:2015.


Поиск по сайту:


Новые поступления:

Пример документа "Номенклатура дел лаборатории"

Пример документа "Концепция развития организации"

Книга "ИСО 9001:2015. Пояснения. Интерпретация требований. Руководство по внедрению"

Брошюра "Критерии аккредитации лаборатории в Российской национальной системе аккредитации. Пояснения"


Поделиться:



2. Определяются области плана работ, для которых требуется построение диаграммы принятия решений. Если план работ имеет большое количество элементов, то попытки составить диаграмму принятия решений по отношению ко всем элементам плана могут существенно усложнить задачу. Как правило, диаграмма принятия решений применяется только по отношению к наиболее рисковым областям плана.

3. Формируется команда экспертов. При формировании команды в нее необходимо стремиться включать специалистов из различных областей. Это позволит более объективно определить возможные риски.

Например, в состав участников могут входить:

  • представители высшего руководства, т.к. они имеют возможность видеть всю ситуацию в целом;
  • эксперты по конкретным задачам плана, т.к. они обладают знаниями по специфичным работам;
  • специалисты по планированию и применению диаграммы принятия решений, т.к. они могли сталкиваться с похожими ситуациями и имеют опыт их решения.

4. Устанавливаются правила определения элементов, на основе которых будет строиться диаграмма принятия решений.

Эти правила могут включать:

  • правила определения рисков;
  • правила определения значимости рисков. Для наиболее значимых рисков потребуется разрабатывать предупреждающие действия;
  • правила определения предупреждающих действий;
  • правила выбора предупреждающих действий, которые необходимо реализовать.

Факторы, которые следует учитывать при определении правил, могут включать:

  • время - сколько времени займет работа по управлению риском? Находится ли задача на критическом пути? Сколько времени позволят сохранить контрмеры ?
  • стоимость - какова общая стоимость потерь от рисков, если они возникнут? Какова стоимость реализации предупреждающих действий?
  • управление - какие возможности существуют для предотвращения риска? Какие методы управления риском будут являться эффективными? Как их можно изменить ?
  • информация - что известно о риске? Есть ли возможность узнать о риске до его возникновения?

5. Для каждого элемента плана из выбранной области выявляются потенциальные проблемы (риски). Чтобы определить наиболее широкий спектр рисков может применяться метод мозгового штурма. При этом бывает полезным использование чек-листа с вопросами. Все выявленные риски записываются отдельным списком или указываются на карточках, для того чтобы в дальнейшем их можно было упорядочить. Карточки, как правило, применяют, если определено большое число рисков.

6. По рискам принимается решение, какие из них следует перенести на диаграмму, а какие отбросить. Для этого может потребоваться применить метод консенсуса, матрицу приоритетов или другие методы для выбора наиболее важных элементов. Чтобы диаграмма принятия решений оставалась читаемой выбирается только несколько рисков для каждого элемента плана (обычно, не более трех).

7. Выявленные риски включаются в план. Для того чтобы риски визуально отличались от элементов плана их можно располагать в прямоугольниках или использовать любые другие визуальные приемы.

8. Для каждого риска определяются предупреждающие действия, например, с помощью метода мозгового штурма, диаграммы Исикавы или других инструментов качества. Предупреждающие действия могут включать методы устранения, снижения или управления рисками.

9. Аналогично ранжированию рисков выполняется ранжирование предупреждающих действий по важности. Наиболее важные из них отбираются для размещения на диаграмме принятия решений. Количество возможных действий по каждому риску, как правило, выбирается не более трех.

10. Выбранные предупреждающие действия включаются в план под соответствующими рисковыми событиями. Для того чтобы эти действия отличались от элементов плана их также желательно визуально выделить. В результате получается диаграмма принятия решений совмещенная с планом работ.

11. По результатам построения диаграммы принятия решений проводят действия, которые обеспечат нормальное выполнение плана.

Действия могут включать:

  • изменение состава работ, указанных в исходном варианте плана, таким образом, чтобы можно было удалить или изменить работы с высоким риском;
  • добавление новых элементов в план - например, дополнительные действия по контролю;
  • подготовка ситуационных планов, которые будут задействованы только в случае возникновения того или иного рискового события.


Пример

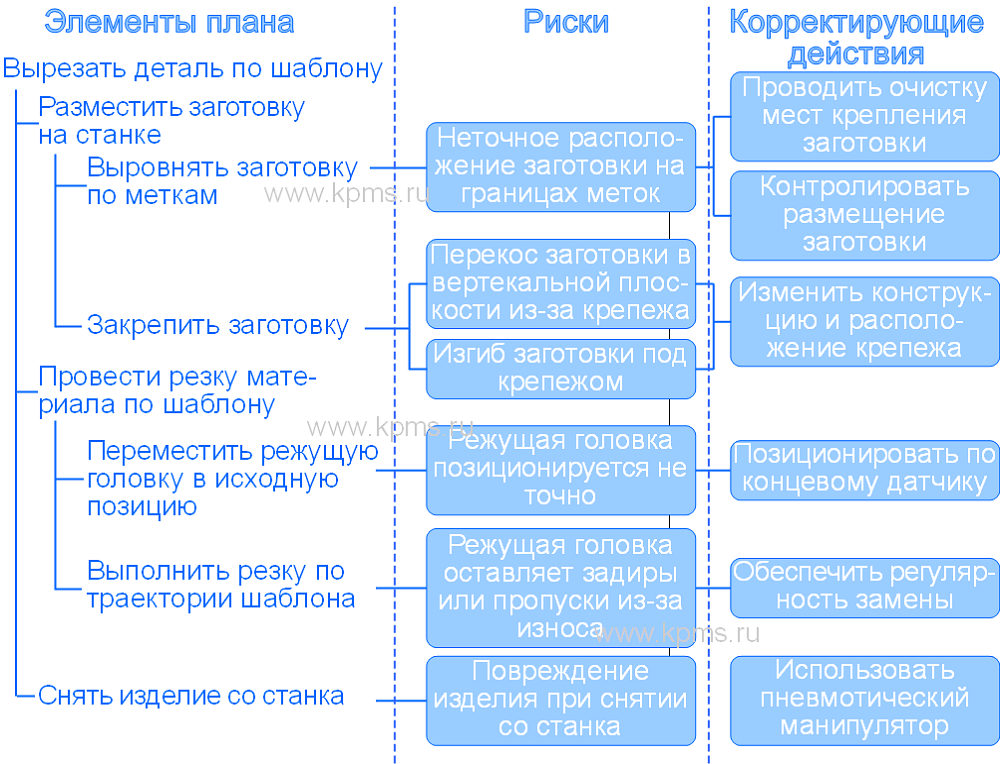

Для примера взята детализация плана действий по изготовлению деталей опытного образца изделия.

Диаграмма принятия решений







Преимущества, которые дает диаграмма принятия решений, очевидны. С ее помощью на плане исполнения работ можно видеть возможные риски и выбирать то или иное корректирующее действие с целью снижения этих рисков.

К недостаткам этого инструмента качества можно отнести большую трудоемкость, в случае если план имеет существенное количество задач.
